Machine de remplissage horizontale semi-automatique pour tubes rigides FBG

Remplissez des cartouches rigides d'adhésifs avec un équipement compact assisté par opérateur, des commandes sur écran tactile et un ensemble d'alimentation vibrante en bouchons.

Ensemble de cylindre doseur

Production de petits et moyens lots

Implantation horizontale peu encombrante

Accès pour le nettoyage et l'entretien

Volume de remplissage

Jusqu'à 500 mL

Confirmez vos volumes de remplissage requis

Cadence de production

10-30 pcs/min

Selon le produit et la manutention

Précision du dosage

À ±0.5%

À vérifier dans vos conditions de fonctionnement

Puissance nominale

2.5 kW

Équipement horizontal compact

Fonctionnement de la remplisseuse FBG pour cartouches rigides

La FBG utilise un ensemble de cylindre doseur pour doser l'adhésif dans des cartouches rigides. Un panneau à écran tactile regroupe les commandes, tandis qu'un alimentateur vibrant, un plateau à bouchons et un rail facilitent la manipulation des bouchons.

Sa configuration semi-automatique est destinée à une production assistée par opérateur. Elle convient donc aux applications où un poste de remplissage compact et une planification flexible des lots sont plus importants que la manutention entièrement automatisée des cartouches.

Commencez par adapter le produit, le volume de remplissage et le format de cartouche et de bouchon. Confirmez ensuite les tâches de l'opérateur et la cadence de production pour votre application.

Dosage et manipulation des bouchons Deux fonctions de l'équipement à évaluer avec votre produit et votre emballage réels.

Dosage contrôlé

L'ensemble de cylindre volumétrique assure le dosage. La dose requise et l'écoulement du produit doivent être adaptés à la configuration de remplissage.

Ensemble d'alimentation en bouchons

L'alimentateur vibrant, le plateau et le rail acheminent les bouchons vers la zone de bouchage. L'ajustement de la fermeture dépend de la géométrie de la cartouche et du bouchon.

Conception de la machine

Composants conçus pour le remplissage de cartouches d'adhésif

Une configuration modulaire associe dosage, commandes opérateur et composants de manipulation des bouchons dans une machine horizontale compacte.

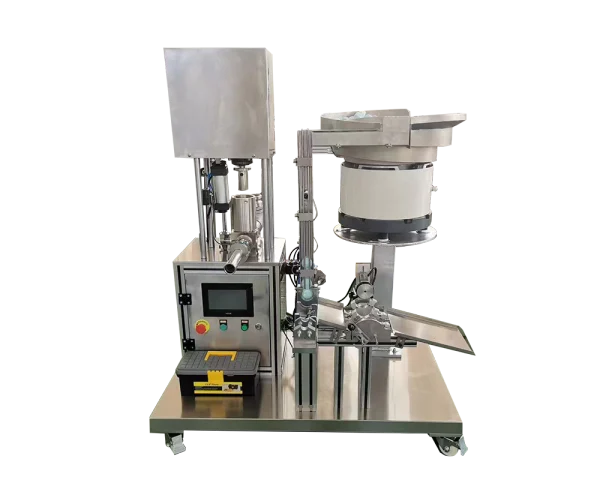

Remplisseuse horizontale FBG pour cartouches d'adhésif montrant l'écran tactile, la zone de dosage et l'ensemble d'alimentation vibrante en bouchons

Ensemble de cylindre doseurL'ensemble de dosage mesure l'adhésif à introduire dans les cartouches rigides compatibles.

Panneau de commande à écran tactileUne interface opérateur centrale permet de commander la machine pendant les réglages et la production.

Alimentateur vibrant en bouchonsL'alimentateur, le contrôleur, le plateau et le rail à bouchons constituent le dispositif d'alimentation en bouchons.

Zone de bouchage et raccord d'airLe support de bouchage permet l'opération de fermeture ; la machine dispose d'une entrée d'air comprimé pour l'alimentation spécifiée.

Applications du remplissage semi-automatique

La FBG est conçue pour la production d'adhésifs conditionnés en cartouches rigides, notamment pour les petits et moyens lots avec manutention assistée par opérateur.

Production par lots

Petites et moyennes séries

Évaluez la FBG pour le remplissage d'adhésifs par lots lorsqu'un poste dédié peut être adapté au débit requis et aux opérateurs disponibles.

Diversité des produits

Plusieurs produits adhésifs

Planifiez les différents produits en fonction de leur comportement au remplissage, des exigences de nettoyage et du format de cartouche. Examinez la gamme prévue avant de sélectionner la machine.

Implantation de l'usine

Poste autonome ou intégration en ligne

Tenez compte de la configuration horizontale pour évaluer un poste de remplissage séparé ou un raccordement à la production existante, avec de l'espace pour l'alimentation en produit et l'accès opérateur.

Commencez par votre emballage réel. Envoyez des plans ou des échantillons de cartouches rigides et de bouchons. L'ouverture de la cartouche, ses dimensions hors tout et la géométrie de fermeture doivent être étudiées ensemble ; il ne faut pas présumer que cette machine convient au thermoscellage de tubes souples.

Caractéristiques de la remplisseuse FBG pour cartouches

Données publiées de l'équipement pour une première sélection. Confirmez les performances de remplissage requises, la compatibilité des emballages et les utilités d'installation avant de commander.

Caractéristiques techniques de la remplisseuse horizontale semi-automatique FBG pour cartouches rigides
Paramètre	FBG
Fonctionnement / implantation	Semi-automatique / horizontale
Plage de remplissage publiée	0-500 mL*
Précision du dosage	À ±0.5%
Cadence de production	10-30 pcs/min
Alimentation électrique	220 V / 380 V**
Puissance nominale	2.5 kW
Pression d'air comprimé	0.6 MPa
Dimensions hors tout (L × l × H)	1450 × 1100 × 1560 mm
Masse de la machine	380 kg

* La dose minimale pratique et la plage utilisable dépendent du produit et de la configuration de remplissage. La précision et le débit dépendent du produit, du volume de remplissage, du format de cartouche et des conditions de fonctionnement. ** Confirmez la tension et la configuration électrique requises avant de commander.

Étude de l'application

Confirmez la configuration complète de remplissage

Une machine adaptée doit correspondre à la fois à l'adhésif et au procédé de conditionnement. Examinez ces points lors de la préparation d'une demande d'équipement.

Point à examinerBase FBGPoints à confirmer

Produit et dose Cylindre doseur ; jusqu'à 500 mL Écoulement du produit à la température de remplissage, dose cible et tolérance requise.

Cartouche et fermeture Remplissage de cartouches rigides avec composants de manipulation des bouchons Dimensions de la cartouche, géométrie de l'ouverture et échantillons de bouchons compatibles.

Intervention de l'opérateur Fonctionnement semi-automatique Responsabilités concernant la manipulation des cartouches, le réapprovisionnement et la manutention des produits finis.

Alimentation en produit Alimentation en amont à étudier Acheminement de l'adhésif jusqu'à la remplisseuse et conditions d'alimentation disponibles.

Préparation du site 2.5 kW ; pression d'air de 0.6 MPa Configuration électrique, capacité d'air comprimé, espace au sol et accès.

Demandez un devis pour la remplisseuse FBG

Envoyez les détails de votre adhésif, le remplissage cible et des échantillons ou plans de cartouches. FARFLY peut étudier l'application et discuter avec vous de la configuration de remplissage.

Demander un devis

Informations sur l'adhésif Type de produit, viscosité à la température de remplissage et charges ou particules pertinentes.

Remplissage requis Tous les volumes cibles en mL. Pour une spécification basée sur la masse, indiquez la densité et la tolérance de masse requise.

Cartouche et bouchon Plans ou échantillons indiquant le diamètre, la longueur et les dimensions de l'ouverture de la cartouche, ainsi que la géométrie du bouchon.

Plan de production Débit cible par minute ou par équipe, taille des lots et changements de produit prévus.

Site et configuration de l'alimentation Dispositif d'alimentation en produit, alimentation électrique, disponibilité d'air comprimé et espace d'installation.

FAQ sur la remplisseuse semi-automatique FBG pour cartouches

Questions fréquentes sur la capacité de remplissage, l'intervention de l'opérateur, la compatibilité des cartouches et les exigences du site.

Qu'est-ce que la remplisseuse horizontale semi-automatique FBG pour cartouches rigides ?

La FBG est une remplisseuse assistée par opérateur pour les adhésifs conditionnés en cartouches rigides. Sa configuration horizontale associe un ensemble de cylindre doseur, des commandes sur écran tactile et un ensemble d'alimentation vibrante en bouchons.

Quel volume de remplissage la FBG permet-elle ?

La plage de remplissage publiée est de 0-500 mL. Pour la sélection, précisez chaque volume de remplissage cible jusqu'à 500 mL. La dose minimale pratique et la plage utilisable doivent être confirmées avec votre produit et votre format de cartouche.

Quelle est la cadence de production ?

La cadence de production indiquée est de 10-30 pièces par minute. Le débit réel dépend du volume de remplissage, de l'écoulement du produit, du format d'emballage et de la manutention par l'opérateur.

Quelle est la précision du système de remplissage ?

La précision de dosage publiée est de ±0.5%. Les performances doivent être confirmées pour le produit, le réglage de remplissage et les conditions de fonctionnement prévus. Si votre spécification repose sur la masse remplie, fournissez la densité du produit et la tolérance de masse requise.

Semi-automatique signifie-t-il que la machine charge et décharge automatiquement les cartouches ?

Non. La FBG est un système semi-automatique et ne doit pas être spécifiée comme une ligne de manutention de cartouches entièrement automatique. La répartition des tâches de l'opérateur et des actions de la machine doit être confirmée pour la configuration fournie.

Quelles cartouches et quels bouchons sont compatibles ?

La FBG est destinée aux cartouches rigides et comprend des composants d'alimentation en bouchons et de bouchage. Fournissez des plans ou des échantillons de cartouches et de bouchons pour confirmer l'ajustement dimensionnel et le dispositif de fermeture ; aucune plage universelle de dimensions de cartouche n'est spécifiée.

Quelles alimentations électrique et en air comprimé sont requises ?

L'alimentation publiée est de 220 V / 380 V, avec une puissance nominale de 2.5 kW et une pression d'air comprimé de 0.6 MPa. Confirmez la tension et la configuration électrique requises avant de commander. La valeur de pression ne définit pas la consommation d'air.

La FBG convient-elle à la production d'adhésifs en petits lots ?

Oui. La machine est destinée aux petits et moyens lots et à la production de plusieurs produits adhésifs. La compatibilité des produits, les exigences de nettoyage et les changements d'emballage doivent être examinés pour la gamme de produits prévue.
